周口风机9-06高压离心风机介绍

来源:周口市通用鼓风机有限公司 发布日期:2020年12月18日 点击数：
为适应我国电力设备发展的需要，我们开发了9-06系列高压小流量离心鼓风机，并成功地应用在新北热电厂及盘锦油田。该鼓风机适用于电站、石油、环保、养殖、冶金、炼铁、化工系统。介质温度一般不超过50℃(最高不超过80℃),介质中所含尘土及硬质颗粒不大于150mg/m³。

周口风机9-06高压离心风机用途

为适应我国电力设备发展的需要，我们开发了9-06系列高压小流量离心鼓风机，并成功地应用在新北热电厂及盘锦油田。该鼓风机适用于电站、石油、环保、养殖、冶金、炼铁、化工系统。介质温度一般不超过50℃(最高不超过80℃),介质中所含尘土及硬质颗粒不大于150mg/m³。

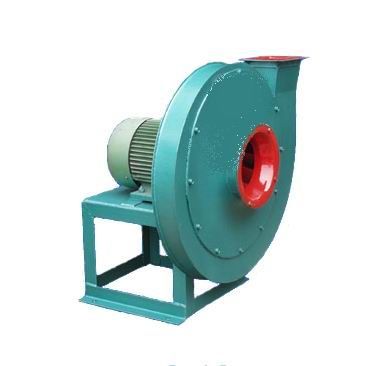

周口风机9-06高压离心风机

周口风机9-06高压离心风机结构特点

该鼓风主要由叶轮、机壳、进风口、底座、传动组组成。

1) 叶轮：9-06型风机长短叶片共36片。均属前向弯曲叶型。叶轮成型后经静、动平衡校正，故运转平稳。

2）机壳：用普通钢板焊接成蜗形壳整体。

3）进风口：做成收敛式流线型的整体结构，用螺栓固定于前盖板组上。

4）传动组：由主轴、轴承箱、联轴器等组成。主轴由优质钢制成，轴承箱为整体结构，用滚动轴承，用轴承润滑脂润滑。两侧盖处装有可拆密封圈。

周口风机9-06高压离心风机型式

该鼓风机为单吸人式，9-06有No6.3D、7.1D、8D、9D、10D、11.2D、12.5D共7个机号。

通风机可制成右旋和左旋两种形式，从电动机一端正视，叶轮顺时针旋转者称右旋风机，以“右”表示；逆时针旋转者称左旋风机，以“左”表示。

风机的出口位置以机壳的出口角度表示，“左”、“右”均可制成0度、90度、180度共三种角度。

风机的传动方式为C式和D式两种。

9-06高压小流量离心风机性能与选用件表

机号

传动
方式

转速
/(r/min）

流量
/(m3/h)

全压/Pa

内功率
/kW

电动机

联轴器GB/T
4323-1984

地脚螺栓GB/T
799-1988
(4个)

螺母GB/T
6170-2000
(4个)

垫圈GB/T
97.1-1985
(4个)

型号

功率/kW

6.3

D

2900

409.4
477.5
545.9
614
682.2
750.4
818.7

8989
8951
8891
8840
8777
8692
8606

1.70
1.88
2.04
2.22
2.47
2.81
3.26

Y132S1-2

5.5

TL7

38×82

60×142

M12×300

M12

12

7.1

D

2900

586
683
781.38
878.88
976.48
1074.1
1171.86

11410
11360
11290
11140
11030
10930

3.10
3.43
3.72
4.03
4.48
5.10
5.92

Y132S2-2

7.5

TL7

38×82

60×142

M12×300

M12

12

8

D

2930

838.19
977.76
1117.71
1257.28
1396.86
1536.44
1676.38

14490
14430
14330
14250
14150
14010
13870

5.62
6.22
6.75
7.33
8.14
9.26
9.84

Y160M1-2

11

TL7

42×112

60×142

M12×300

M12

12

9

D

2940

1193.44
1392.18
1591.43
1790.16
1989
2187.6
2386

18350
18270
18150
18040
17910
17740
17560

10.14
11.21
12.16
13.2
14.63
16.72
19.40

Y160M2-2

15

TL7

48×112

60×142

M12×300

M12

12

Y180M-2

22

10

D

2950

1637.1
1909.7
2183
2455.6
2728.3
3000.9
3274.2

22650
22550
22400
22270
22110
21900
21680

17.16
18.99
20.60
22.36
24.85
28.31
32.85

Y180M-2

22

TL7

48×112

60×142

M12×300

M12

12

Y200L1-2

30

TL7

55×112

60×142

Y200L2-2

37

11.2

D

2970

2300
2683
3067
3450
3833
4216
4600

28140
28290
28100
27940
27740
27470
27200

30.25
33.46
36.3
39.4
43.8
49.9
57.9

Y225M-2

45

TL7

55×112

60×142

M12×300

M12

12

Y280S-2

75

TL8

65×112

60×142

12.5

D

2970

3197
3729
4263
4796
5328
5861
6394

35380
35230
35000
34800
34550
34210
33880

52.38
57.94
62.85
68.22
75.84
86.4
100.26

Y280S-2

75

M12×300

M12

12

Y315S-2

110


注意：订购周口风机时请再次确认并注明风机的机号、风量、转速、压力、出风口角度以及旋转方向以及电机型号规格参数，有特殊要求请特别标注。

更多鼓风机产品知识请访问：www.tyfj.com.cn   阿里巴巴旺铺：https://tygfj.1688.com 手机：15539485098  15539456606  电话：0394-8520911   8204228   联系人：刘经理
